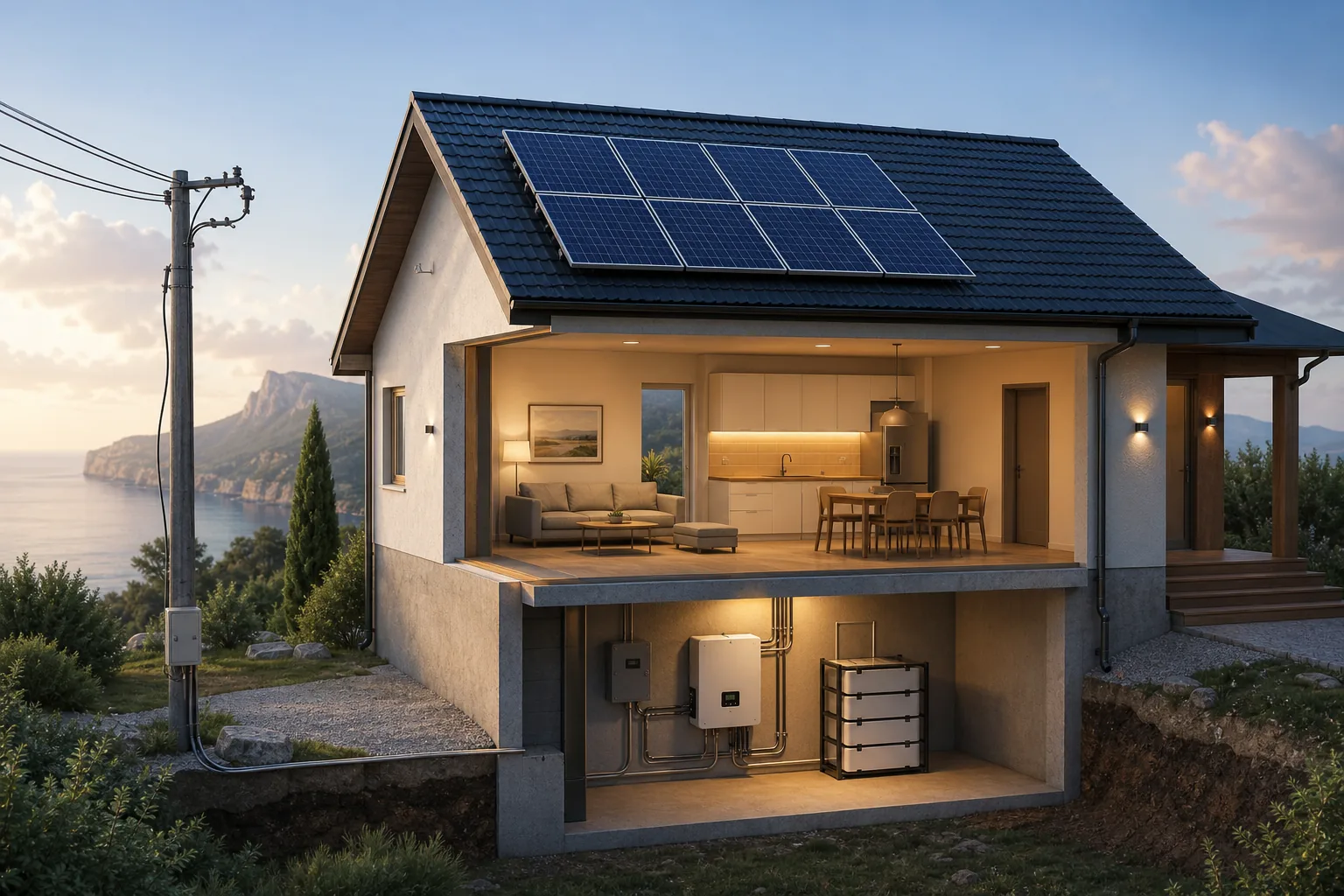

Резервная система постоянно видит внешнюю сеть. Пока сеть в норме, она пропускает энергию к дому и держит аккумулятор заряженным. При отключении безопасно отделяет выбранные линии от сети и начинает питать их через инвертор.
Сеть есть → дом работает и батарея заряжается. Сеть пропала → инвертор берёт энергию из батареи. Сеть вернулась → система переключается обратно и восстанавливает заряд. Панели, если они есть, могут помогать днём.
Один дом, четыре состояния
Что происходит в обычный день и при отключении
Переход может быть настолько быстрым, что обычное освещение и роутер его не заметят. Но чувствительность оборудования различается, поэтому серверы, отдельные котлы, автоматика и медицинская техника требуют проверки, а иногда — собственного онлайн-ИБП.
Система, а не набор товаров
Из чего состоит резервное питание
Гибридный инвертор
Преобразует постоянный ток батареи в привычные 230 В, заряжает аккумулятор, контролирует сеть и может принимать энергию от солнечных панелей. Его выбирают по длительной и пиковой мощности, числу фаз, параметрам батареи и PV-входа.
LiFePO4-аккумулятор
Хранит энергию. Ёмкость показывает запас в кВт·ч, а BMS ограничивает допустимый ток. Поэтому батарея 5,12 кВт·ч может иметь достаточно энергии, но не позволять долго отдавать полную мощность шестикиловаттного инвертора.
Резервная группа в щите
Это конкретные линии, которые должны оставаться включёнными: свет, интернет, холодильник, автоматика отопления, насос, рабочее место. Разделение защищает батарею от случайного включения плиты или мощного нагревателя.
Защита, кабели и переключение
Автоматы, УЗИП, разъединители, правильные сечения кабелей и безопасная развязка важны не меньше марки инвертора. Они предотвращают обратную подачу напряжения в сеть и защищают оборудование при аварийных режимах.
Мониторинг и настройки
Владелец видит заряд, текущую мощность и источники энергии. Но приложение не заменяет правильно заданные пороги, связь BMS и испытание системы под реальной нагрузкой.
Не обязательно весь дом
Критические линии или полный резерв
| Группа | Примеры | Как влияет на систему |
|---|---|---|
| Обязательное | Свет, роутер, холодильник, сигнализация, автоматика отопления | Обычно формирует разумный базовый резерв |
| По задаче | ПК, телевизор, ворота, насос, небольшой кондиционер | Нужны паспортные мощности и пусковые токи |
| Тяжёлое | Электроплита, электрокотёл, бойлер, проточный нагреватель, зарядка электромобиля | Резко увеличивает мощность инвертора, батарею и цену |
Частичный резерв не означает неудобную временную проводку. Нужные линии остаются в штатном щите и переключаются автоматически. Просто энергоёмкие потребители заранее не допускаются к батарее.
В трёхфазном доме иногда разумно собрать важные нагрузки на одной резервной фазе. Полный резерв 380 В требуется далеко не всегда и рассчитывается отдельно.
Два вопроса
Сколько приборов и на сколько часов
Мощность инвертора — «сколько одновременно»
Если свет, холодильник и интернет вместе потребляют около 300 Вт, это небольшая текущая нагрузка. Если одновременно включаются насос, кондиционер и стиральная машина, нужна уже другая мощность и запас на запуск двигателей.
Ёмкость батареи — «как долго»
Для предварительной оценки полезную энергию делят на среднюю нагрузку. У батареи 5,12 кВт·ч после учёта допустимого разряда и потерь остаётся примерно 3,6–4,1 кВт·ч. Отсюда ориентиры:
| Средняя нагрузка | Пример | Одна АКБ 5,12 кВт·ч | Две АКБ 10,24 кВт·ч |
|---|---|---|---|
| ≈150 Вт | Свет, роутер, холодильник в спокойном режиме | около 20 часов | около 40 часов |
| ≈400 Вт | То же + рабочее место | 8–10 часов | 16–20 часов |
| ≈1 кВт | Несколько приборов или периодическая тяжёлая нагрузка | 3,5–4 часа | 7–8 часов |
| ≈2 кВт | Кондиционер и другие нагрузки одновременно | 1,8–2 часа | 3,5–4 часа |
Это ориентиры без солнечной подзарядки. Компрессоры включаются не постоянно, температура и настройки влияют на расход, а высокая нагрузка может упереться в ток BMS раньше, чем закончится энергия.
В калькуляторе ДомоСвет можно выбрать свои приборы и сразу увидеть предварительное время и стоимость.
Дополнительный источник
Что меняют солнечные панели
Панели не увеличивают ночной запас сами по себе. Они дают энергию, когда есть достаточное солнце: питают текущие нагрузки и заряжают аккумулятор. Это особенно полезно при длительном отключении, когда батарея расходуется ночью, а днём получает новый заряд.
Количество панелей выбирают не только по желаемым киловаттам. Проверяют напряжение строки на холоде, рабочий ток, диапазон MPPT, тени, скаты, ветровую нагрузку и место для DC-защиты.
Начать можно и без солнечных панелей. Если сначала хочется поставить только панели, важно понимать поведение солнечной станции при отключении сети. Отдельно посчитали, что система продолжит давать дому при стабильной сети.
От расчёта к работе
Как устанавливают резервную систему
- Опрашивают владельца. Какие приборы обязательны, сколько длится отключение, нужны ли панели позже.
- Обследуют объект. Ввод, фазы, щит, защиту, трассы, места АКБ и инвертора, крышу при наличии PV.
- Считают нагрузку. Отдельно длительную мощность, пуски, требуемую энергию и ограничения батареи.
- Готовят схему и смету. Состав, совместимость, ограничения, ожидаемое время и возможность расширения.
- Монтируют и маркируют. Оборудование, резервные линии, защиту и коммуникации.
- Испытывают отключением. Проверяют переход, реальные приборы, заряд, ошибки и действия владельца.
Частые вопросы
Коротко о работе системы
Нужно ли вручную переключать дом?
При автоматической схеме — нет. Но у владельца остаётся понятный порядок ручного безопасного отключения и обслуживания.
Что будет, если батарея разрядится?
Инвертор остановит резерв по заданному минимальному уровню, чтобы защитить АКБ. Система возобновит работу после появления сети или достаточной солнечной энергии — если такая функция предусмотрена.
Работает ли система без интернета?
Основное резервирование обычно не зависит от облачного сервиса, но удалённый мониторинг и уведомления могут быть недоступны. Это проверяют по конкретной модели.
Можно ли потом увеличить батарею?
Часто да, если производитель допускает параллельную работу совместимых модулей. Возможность и условия расширения фиксируют до первой покупки.
